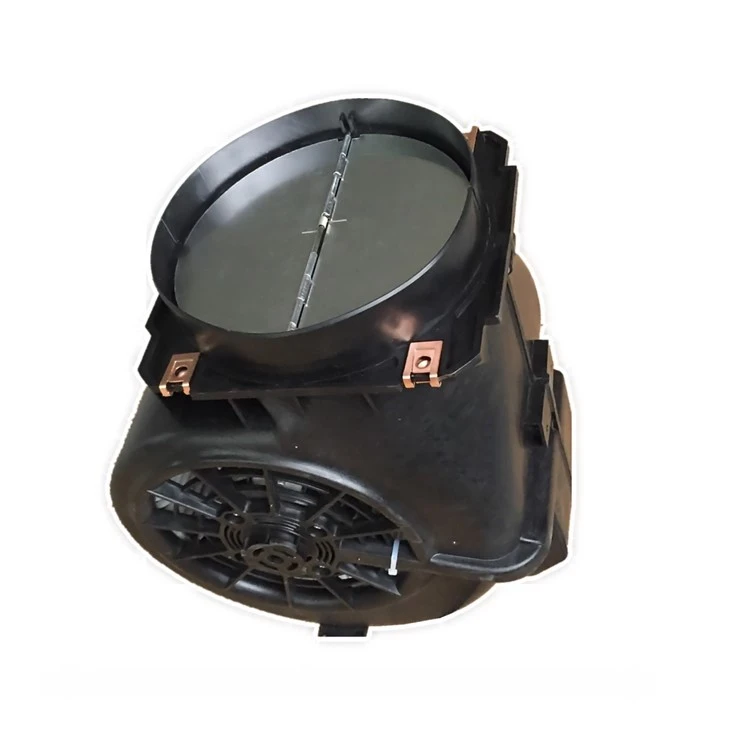

Radialventilator

Vorwärtsgekrümmte Radialventilatoren
Vorwärts gekrümmte Radialventilatoren haben eine relativ große Anzahl nach vorne gekrümmter Laufradschaufeln (die in die Drehrichtung des Laufrads zeigen). Die Klingen sind im Hinblick auf die Länge des Klingenbogens relativ flach. Vorwärtsgekrümmte Ventilatoren können entweder vom Typ mit Einzeleinlass oder Doppeleinlass sein, wobei der Lufteinlass zu den Laufrädern im rechten Winkel zur Richtung des Luftstroms durch den Ventilator erfolgt.
Dieser Ventilatortyp erfordert ein Ventilatorspiralgehäuse oder eine Spirale, um die aus den Flügeln austretende Hochgeschwindigkeitsluft in statischen Druck umzuwandeln und außerdem für eine Richtungsrichtung des Ausgangsluftstroms zu sorgen. Der Leistungsbedarf für diesen Ventilatortyp steigt stetig proportional zum zugeführten Luftstrom, was bedeutet, dass Motoren bei höheren Durchflussraten und niedrigeren Drücken leicht überlastet werden können.
Dieser Lüftertyp eignet sich besonders für Anwendungen mit höheren Durchflussraten, die niedrigere Betriebsgeschwindigkeiten im Vergleich zu einem rückwärts gekrümmten Lüfter erfordern, weist jedoch im Vergleich zu einem rückwärts gekrümmten Lüfter einen geringeren Gesamtwirkungsgrad auf.

Rückwärtsgekrümmte Radialventilatoren
Rückwärtsgekrümmte Radialventilatoren haben typischerweise weniger Laufradschaufeln, die von der Drehrichtung des Laufrads abgewandt sind. Die Flügel haben im Vergleich zu vorwärts gekrümmten Ventilatoren eine längere Bogenlänge und weisen daher im Allgemeinen einen größeren Durchmesser auf.
Die Laufräder verfügen in der Regel über eine geformte Einlassabdeckung an der Einlassseite des Laufrads und können entweder einseitig oder doppelseitig ausgelegt sein. Im Gegensatz zu einem vorwärts gekrümmten Laufrad entwickelt sich der statische Druck über die Tiefe des Laufradflügels, was bedeutet, dass rückwärts gekrümmte Laufräder für den Einsatz entweder mit oder ohne Lüfterspirale konfiguriert werden können. Das Hinzufügen eines Spiralgebläses kann zu einer besseren Druckcharakteristik führen und eignet sich daher für Verbrennungs-(Kessel-)Lüfteranwendungen oder Anwendungen, die eine höhere Druckleistung erfordern. Der Betrieb ohne Spiralventilator eignet sich besser für Anwendungen mit höheren Anforderungen an die Durchflussmenge. Der Leistungsbedarf eines Lüfters mit rückwärts gekrümmtem Laufrad erreicht typischerweise etwa in der Mitte seiner Leistungskennlinie seinen Höhepunkt, sodass der Motor bei niedrigeren Drücken und höheren Durchflussraten weniger anfällig für Überlastung ist.
Rückwärtsgekrümmte Ventilatoren bieten im Vergleich zu einem vorwärtsgekrümmten Laufradtyp einen höheren Wirkungsgrad, erfordern jedoch typischerweise höhere Betriebsgeschwindigkeiten, um höhere Luftstromraten zu erreichen.

Querstrom- und Tangentialventilatoren
Querstrom- und Tangentialventilatoren bestehen aus einem verlängerten, nach vorne gekrümmten Laufradtyp (ähnlich einem zylindrischen Rasenmähermesser) und erfordern außerdem die Verwendung einer Art Ventilatorspirale (Spirale). Anstatt dass die Luft durch das Auge des Laufrads in das Laufrad eintritt, hat das Spiralgehäuse bei dieser Art von Ventilator eine Öffnung auf einer Seite, normalerweise im 90-Grad-Winkel zur Richtung des Luftauslasses.
Dieser Lüftertyp eignet sich für Anwendungen, die einen hohen Luftdurchsatz, aber niedrige Systemrestriktionsdrücke erfordern. Aufgrund der reduzierten Gesamthöhe dieses Produkttyps eignet er sich besonders für Anwendungen mit hohen Durchflussraten auf engstem Raum. Dieser Produkttyp hat hinsichtlich seines Stromverbrauchs ähnliche Eigenschaften wie ein normaler vorwärtsgekrümmter Lüfter, hat jedoch einen geringeren Gesamtwirkungsgrad als ein normaler vorwärtsgekrümmter Lüfter.
Aufgrund der Flügellänge und der Nähe zum Einlass des Spiralgehäuses kann es bei diesen Lüftertypen zu einem übermäßigen Geräuschpegel oder Laufgeräusch der Flügel kommen. Diese Ventilatoren eignen sich außerdem nicht für Anwendungen mit höherem Druck und werden schnell instabil, wenn sie höheren Systemrestriktionsdrücken ausgesetzt werden.

Radialflügelventilatoren
Radialflügelventilatoren ähneln in mancher Hinsicht einem rückwärts gekrümmten Laufrad, haben aber gerade Laufradschaufeln, die typischerweise von der Drehrichtung nach hinten abgewinkelt sind, manchmal aber auch vertikal zur Laufradachse stehen können.
Radialflügelventilatoren funktionieren auf sehr ähnliche Weise wie ein normaler, rückwärts gekrümmter Ventilator, erfordern jedoch für die meisten Anwendungen die Verwendung einer Ventilatorspirale, um die Strömungsrichtung zu gewährleisten und einen Teil der Luftgeschwindigkeit in statischen Druck umzuwandeln. Radialflügelräder können für Umluftventilatoren verwendet werden, um die Luft in alle Richtungen zu verteilen, beispielsweise in einem Ofen. Bei Umluftventilatoren besteht das Laufrad normalerweise aus einem Stück (ohne Einlassabdeckung) und verfügt über weniger Schaufeln und eine offenere Konstruktion. Dadurch soll die Ansammlung von Verunreinigungen (z. B. Ruß) auf den Laufradschaufeln verhindert werden, insbesondere bei Hochtemperaturanwendungen, bei denen Abgase gefördert werden.
Radialflügelventilatoren können auch in Anwendungen eingesetzt werden, die eine umkehrbare Laufrichtung des Ventilators erfordern. In diesem Fall kann die Anzahl der Flügel höher sein und radial zur Drehachse ausgerichtet sein. Abhängig von der Konstruktion des verwendeten Laufrads kann der Leistungsbedarf ebenso wie der Gesamtwirkungsgrad erheblich variieren. Im Allgemeinen sind diese Laufradtypen jedoch weniger effizient als ein rückwärts gekrümmter Lüfter.
